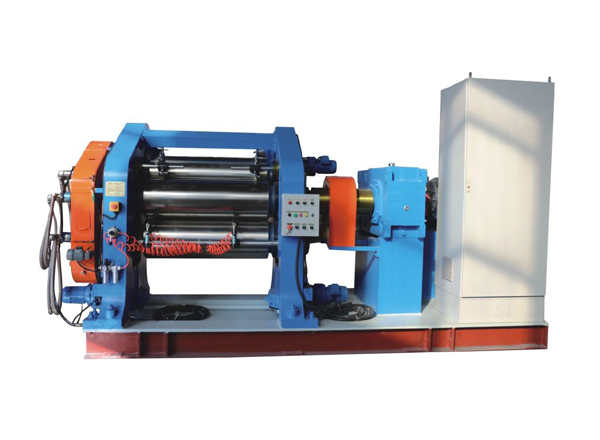

壓延機的結構取決于輥?zhàn)拥臄?shù)量和排列,所以無論壓延機的結構如何變化,壓延機的主要部件基本相似。
1、輥筒的加熱系統:
該系統有三種重要的加熱方式:導熱油循環加熱、過熱水循環加熱和蒸汽循環加熱。這種設備包括電阻絲加熱或鍋爐加熱系統、輸送管道和輸送泵。該系統的主要目的是保證軋輥需要塑化并延緩產品的原材料,從而在一定范圍內控制加工溫度。
2、壓延系統:
壓延系統由滾子、滾子軸承、機架、機架等組成,是壓延機壓延系統的重要組成部分。
3、潤滑系統:
它由齒輪泵、輸油管道、冷卻循環水管道、潤滑油濾網和溫度顯示等組成。保證了滾子軸承潤滑油系統的循環。高溫工況下工作的軸承承受重負荷時,可獲得良好的循環油潤滑。同時,系統還設有潤滑油冷卻裝置,以控制潤滑油的溫升,從而保護軋輥的正常運行。
4、電氣控制系統:
它涉及電子控制臺對安全供電的統一控制和保證,四輥驅動電機的起??刂?,速度的調整和變化,以及輔助電機和緊急停車裝置的啟??刂?。
5、傳動系統的組成:
它由電動機、聯軸器、齒輪減速器和萬向聯軸器組成。普通四輥壓延機上的四個滾筒分別由直流電機驅動,同一速度通常不同。可根據產品的工藝條件調整壓延比,完成壓延工作。
